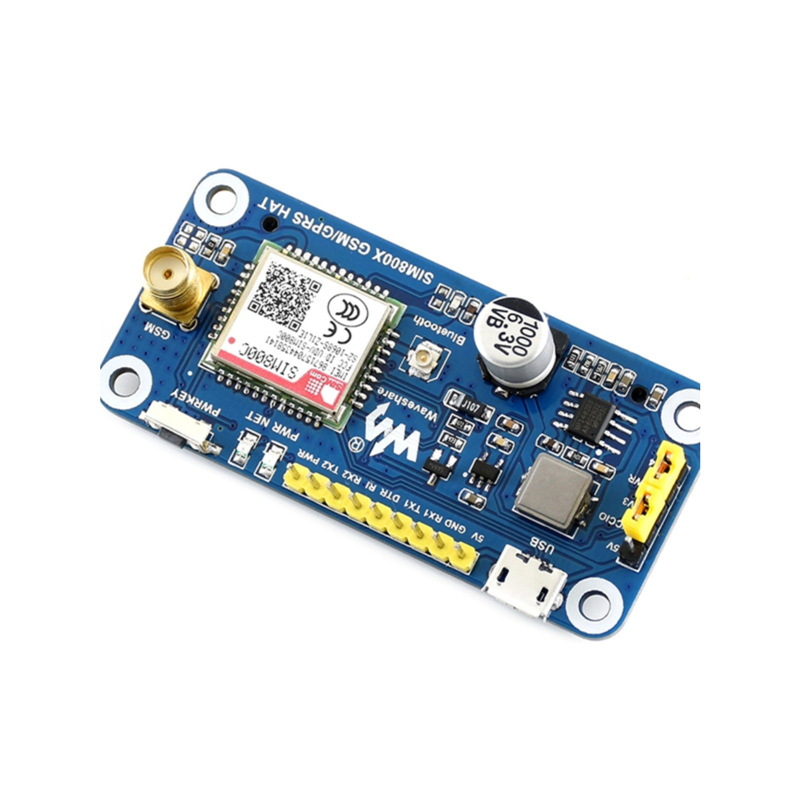

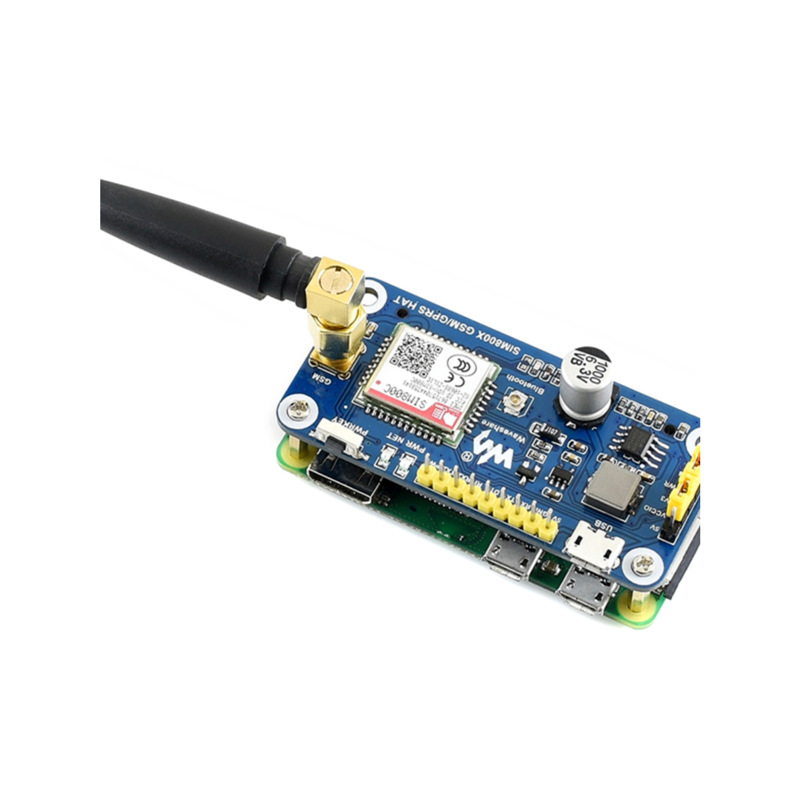

Микро Snow Raspberry Pi 4-го поколения B/3B/Zero SIM800C GSM/GPRS расширительная плата 2G/SMS/Bluetooth

Описание

版权所有，侵权必究。未经许可，不得用于商业用途。 树莓派GSM GPRS扩展板 建议用户同时购买方便测试。 产品简介 【自我介绍】 我是一款具有GSM(全球移动通信系统)、GPRS(通用分组无线服务)和Bluetooth(蓝牙)功能的树莓派扩展板。 我，体积小巧、功耗低、功能强大！带上我，你的树莓派将可以轻松实现发短信，无线上网和蓝牙数据传输等功能。 【我的特性】 基于Raspberry Pi 40PIN GPIO接口设计，适用于Raspberry Pi系列主板、Jetson Nano 支持短信、GPRS、DTMF、HTTP、FTP、彩信、邮件等功能 支持蓝牙3.0，可进行蓝牙数据传输 引出UART控制接口，可用于接入Arduino/STM32等主控板 板载电平转换电路，默认为3.3V工作，可通过跳线帽设置成5V 板载2个LED指示灯，方便查看模块运行状态 板载SIM卡槽，支持1.8V和3V SIM卡 支持自动识别波特率(1200bps ~115200bps) 支持AT命令控制(3GPP TS 27.007，27.005和SIMCOM增强型AT命令集) 支持SIM应用工具包：GSM 11.14 Release 99 提供完善的配套资料手册(Raspberry/Arduino/STM32等示例程序) 【我的GSM/GPRS参数】 频段 GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz 支持自动搜索4个频段 满足GSM phase 2/2+ 标准 发射功率 Class 4 (2W @ GSM 850/EGSM 900 MHz) Class 1 (1W @ DCS 1800/PCS 1900 MHz) GPRS连接特性 GPRS multi-slot class 12 (默认) GPRS multi-slot class 1~12 (可配置) GPRS 数据特性 上行/下行传输速率：≤85.6kbps 支持分组广播控制信道(PBCCH) 编码格式：CS-1、CS-2、CS-3、CS-4 支持用于PPP连接的PAP协议(密码验证协议) 支持非结构化补充数据业务(USSD) 短信(SMS) 支持类型：MT、MO、CB、Text、PDU 短信存储设备：SIM卡 【我的Bluetooth参数】 集成AT指令控制 符合蓝牙specification3.0 + EDR 支持SPP、OPP、HFP/HSP等功能 【我的其他参数】 供电电压：5V (USB口或排针接入) 逻辑电平：5V / 3.3V (默认为3.3V) 工作温度：-40°C ~ 85°C 存储温度：-45°C ~ 90°C 产品尺寸：30.2mm x 65mm 产品图片 注意： 本产品不包括示意图中的树莓派主板，如有需要，请另行购买。 产品资料 资料包括： 用户手册 示例程序 电路原理图 路径： SIM800C_GSM/GPRS_HAT www.waveshare.net/wiki/SIM800C_GSM/GPRS_HAT 外形尺寸 详细配置 SIM800C GSM/GPRS HAT × 1 GSM天线 × 1 蓝牙天线 × 1 USB线 type A公口 转micro公口 × 1 RPi铜柱包(2PCS套) ×1 1 2 3 4 5 ............

Характеристики
