Набор для сборки электронных ветровых колокольчиков DIY

Описание

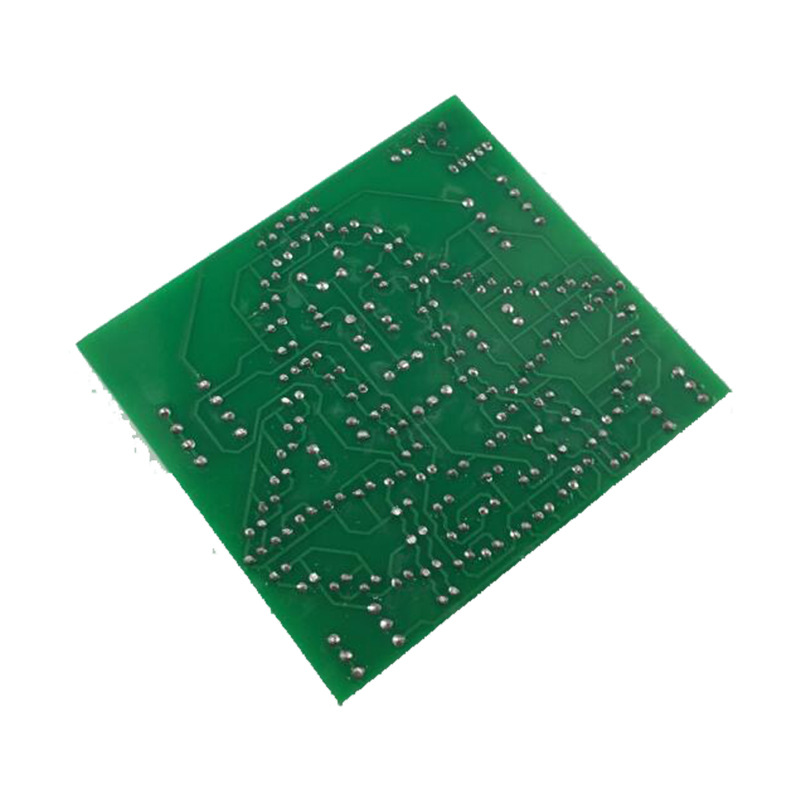

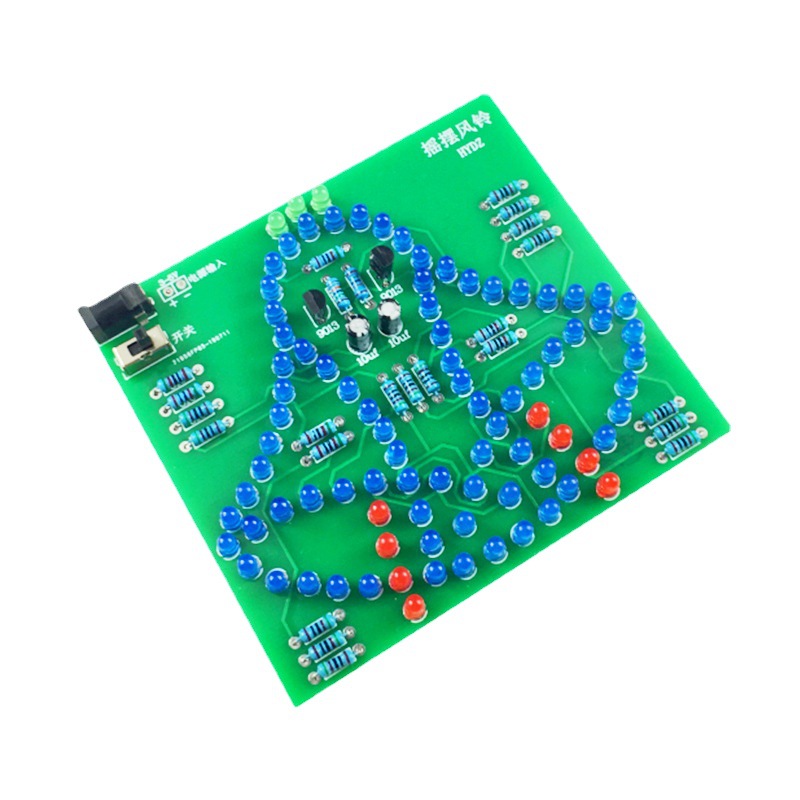

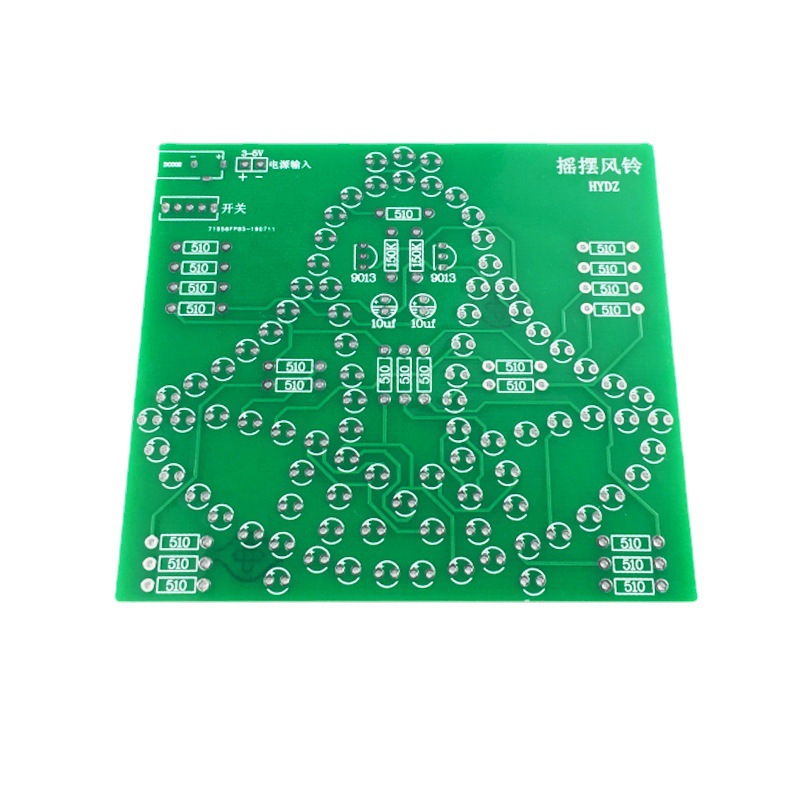

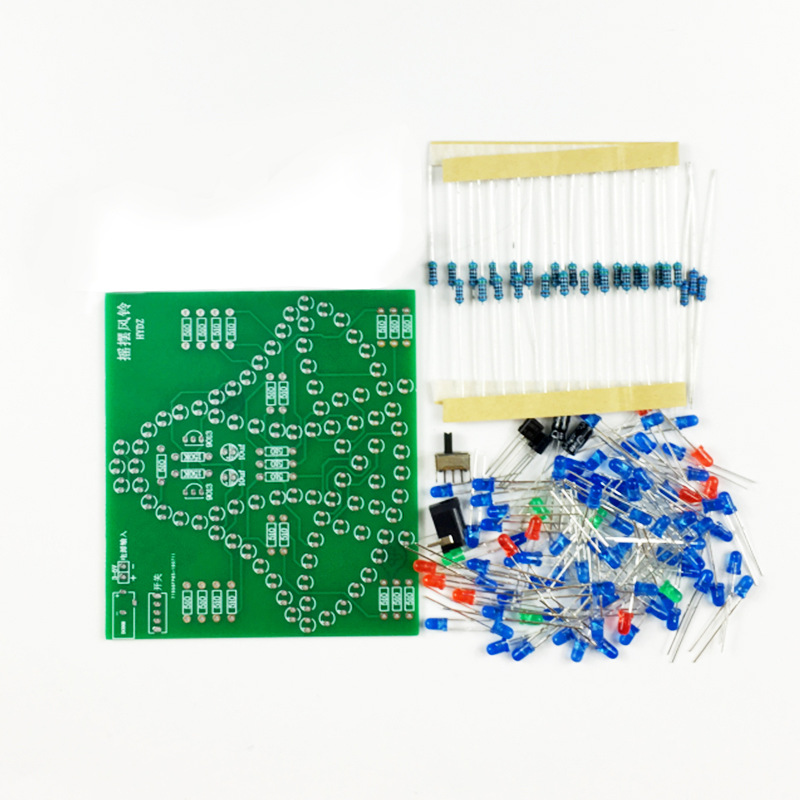

【关于LED类套件的注意事项】 介于有些客户焊接后说灯不亮的很多的，这个结合市场反馈和我们自己焊接了几十套测试,并且LED灯也都会抽样大量测试的情况，灯本身有问题的可能性是很小的。焊接技术熟练度和电烙铁的原因导致烫坏和电烙铁静电损坏的问题是普遍存在的，不信可以焊接之前用万用表或者CR2032的纽扣电池一 一 测试。灯我们是多给了一点备用的，焊接完成灯不亮的可以替换上去还不够的就需要自己负责了，特此说明，介意的请慎拍。焊接技术不够好的，或者平时焊接比较少的，建议自己可以另外多购买些灯备用。 测试L ED灯的时候一定不可以直接用干电池2节测试， 一定不能直接用稳压电源来测试，也不能直接用手机电池，或者充电宝电池来测试，用以上的东西测试必须加电阻来限流，不然一秒钟都不用就会烧坏发光二极管! 适合的测试工具是“CR2032纽扣电池”，可以在我们店里买-一个去测试用。 发货散件： 焊接成品： 套件参数： 供电电压：直流3-5V（USB或者2节/3节电池） 板子尺寸：8.2*7.5cm 功能介绍： 本套件通电后，由LED灯组成的左右两个风铃会依次循环点亮，在视觉上达到挂着的风铃被风吹动，然后左右摇摆的效果。电路设计��理简单易懂，适合新手焊接或者学校作为课题训练的入门套件。摇摆速度可自行更换元件调节，C1和C2容值越大，或者R1和R2阻值越大,摇摆速度越慢， 电路图： 电路原理： 本套件由Q1、Q2等组成多谐振动器，来控制两组LED灯的交替闪烁，87只的LED排练成的风铃形状，多谐振动器原理如下，由于元器件的参数不可能完全一致，所以在刚开机时，Q1和Q2总会有一只先导通，假设Q1线导通，Q1集电极电压降为0V，此时A组LED发光；由于电容两端的电压不能突变，Q1集电极的0V电压通过C1使得Q2的基极点位也降为0V，Q2截止，此时B组LED不发光，随着C1充电电压升高，当升到Q2导通电压时，Q2导通，Q2集电极电压降为0V，此时B组LED灯发光；同理Q2集电极的0V电压通过C2使得Q1的基极电位降为0V，Q1截止，此时A组LED不发光。接着C2充电就开始重复上述过程，使得两组LED不断循环交替发光。 元件清单：
