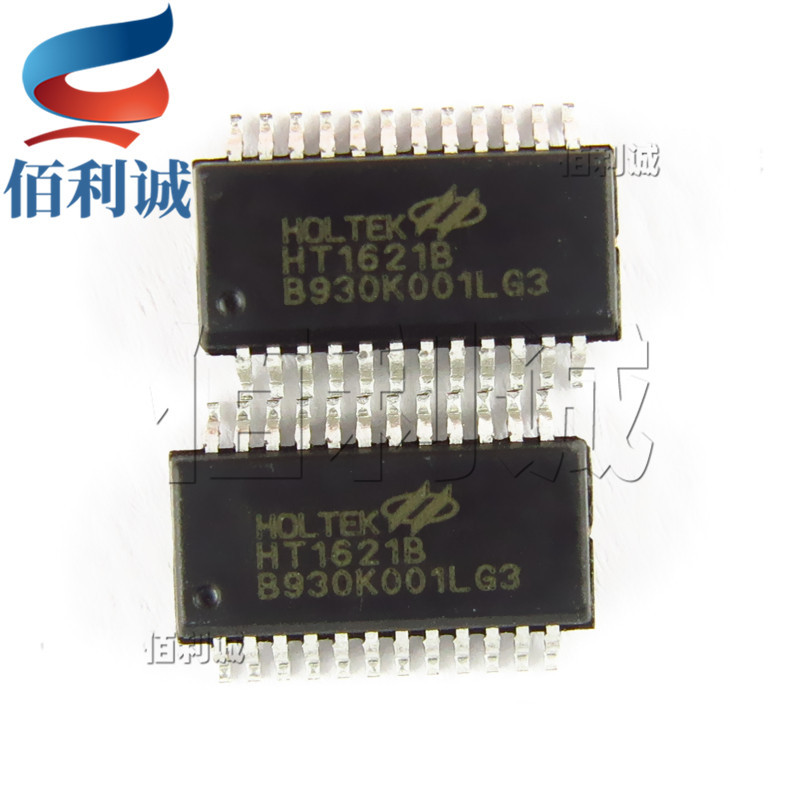

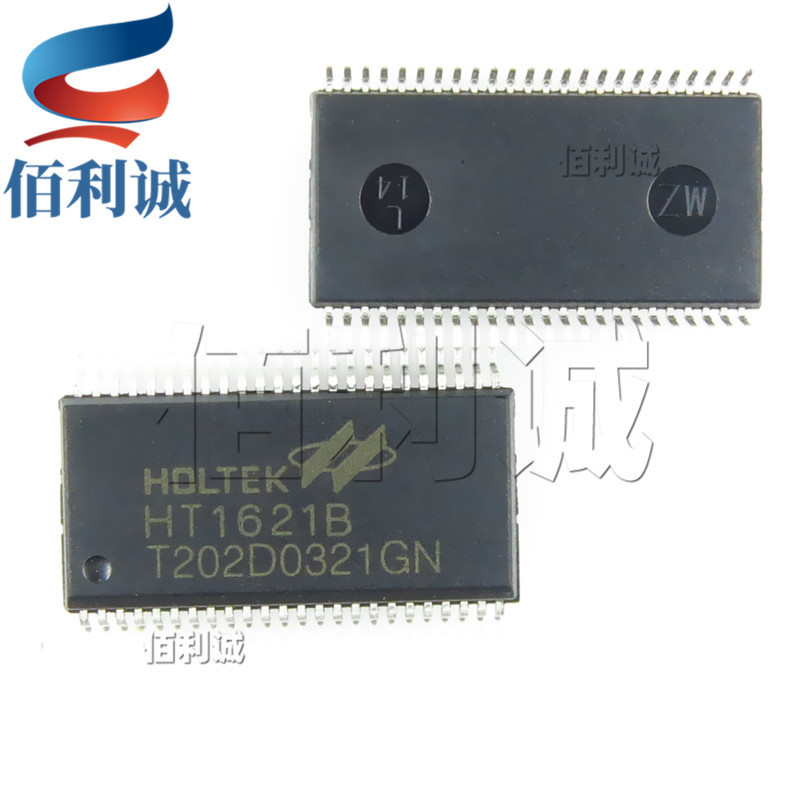

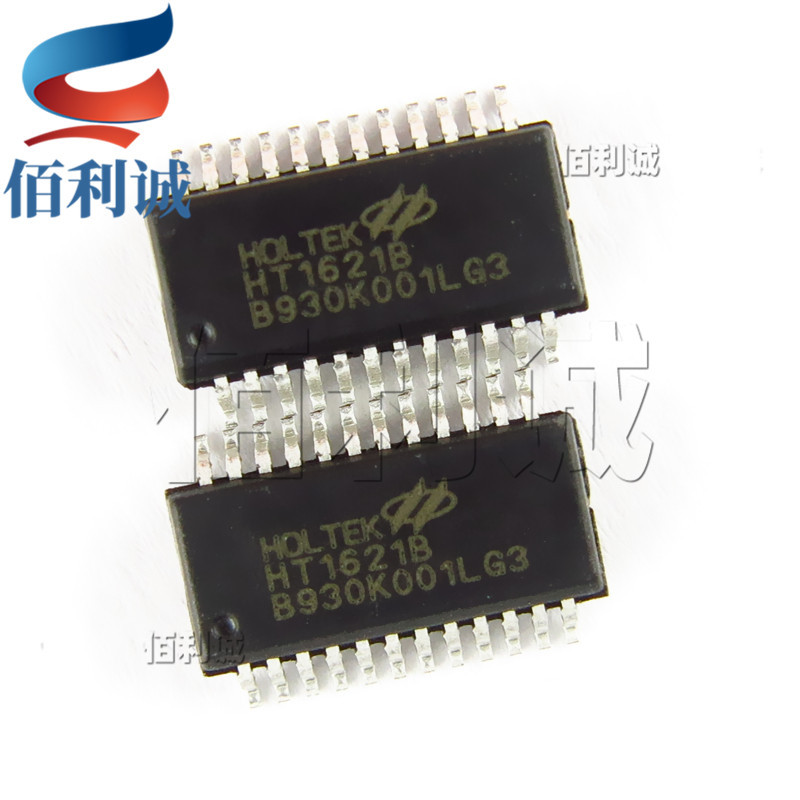

HT1621B SSOP48 SSOP24 HOLTEK/Hetai Тайвань драйвер LCD экрана IC HT1621

Описание

HT1621是128 点内存映象和多功能的LCD驱动器HT1621 的软件配置特性使它适用于多种LCD应用场合包括LCD模块和显示子系统用于连接主控制器和HT1621的管脚只有4 或5 条HT1621 还有一个节电命令用于降低系统功耗。 1、工作电压2.4~ 5.2V 2、内嵌256KHz RC 振荡器 3、可外接32KHz晶片或256KHz频率源输入 4、 可选1/2或1/3偏压和1/2 1/3 或1/4 的占空比 5、片内时基频率源 6、 蜂鸣器可选择两种频率 7、节电命令可用于减少功耗 8、内嵌时基发生器和看门狗定时器WDT 9、 时基或看门狗定时器溢出输出 10、 八个时基/看门狗定时器时钟源 11、 一个32*4 的LCD 驱动器 12、 一个内嵌的32*4 位显示RAM 内存 13、 四线串行接口 14、 片内LCD 驱动频率源 15、 软件配置特征 16、 数据模式和命令模式指令 17、 三种数据访问模式 18、提供VLCD管脚用于调整LCD操作电压

Характеристики
