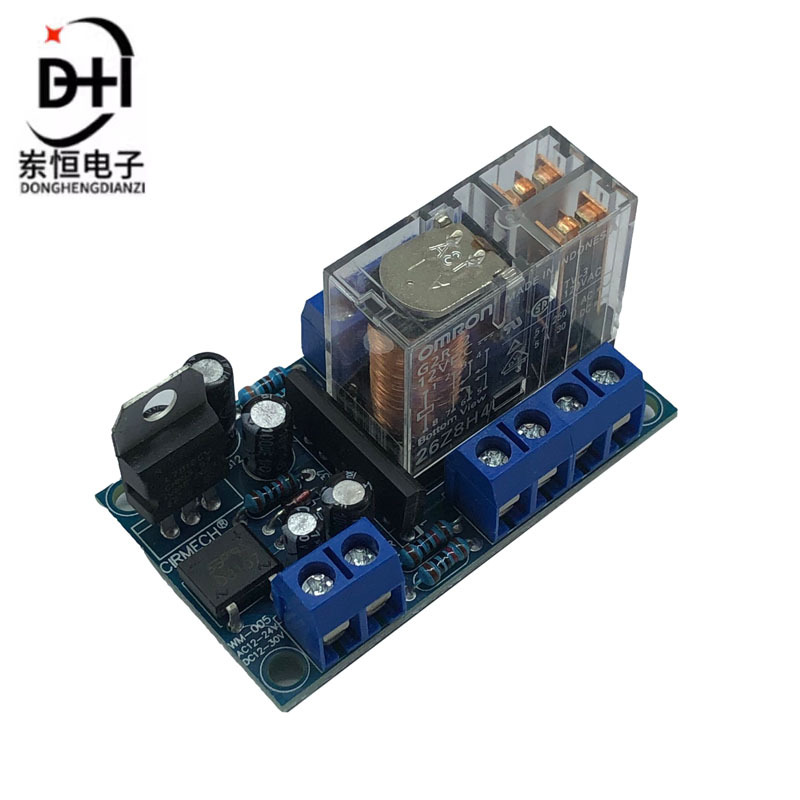

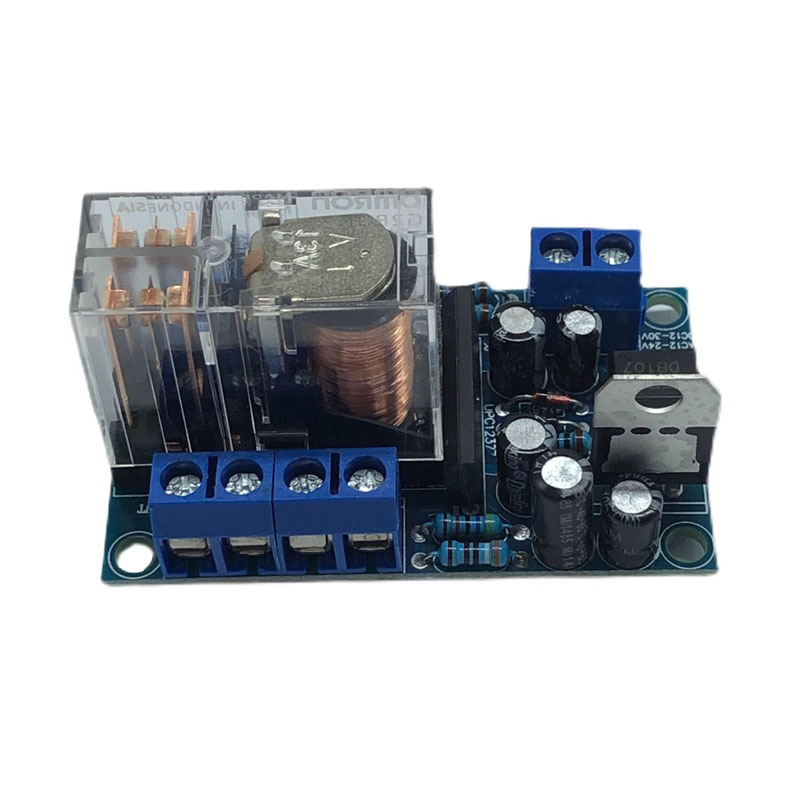

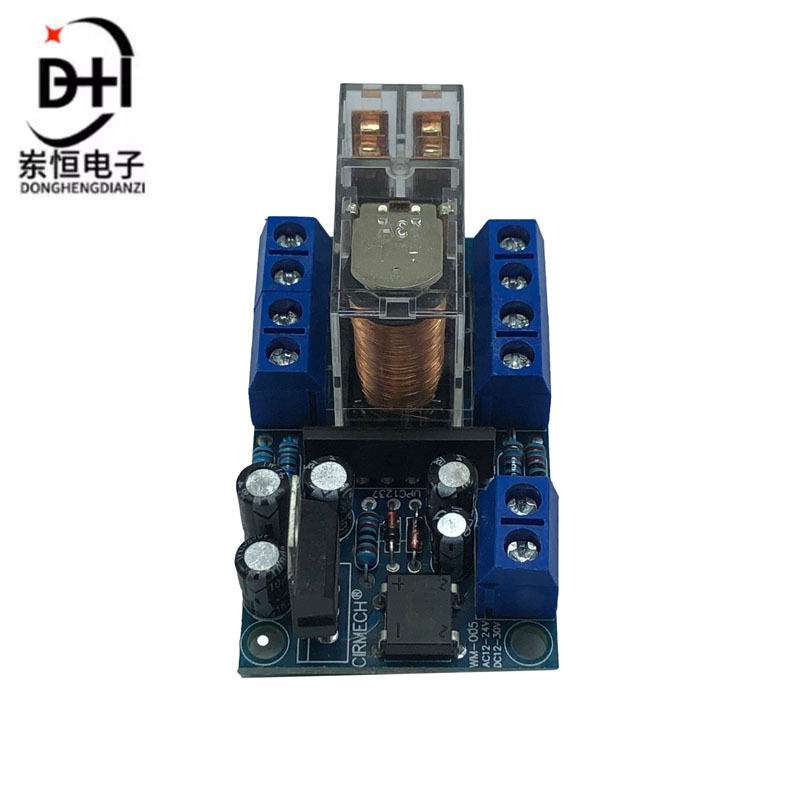

UPC1237 плата защиты динамиков плата защиты динамиков реле Omron задержка защиты от ударов надежная работа

Описание

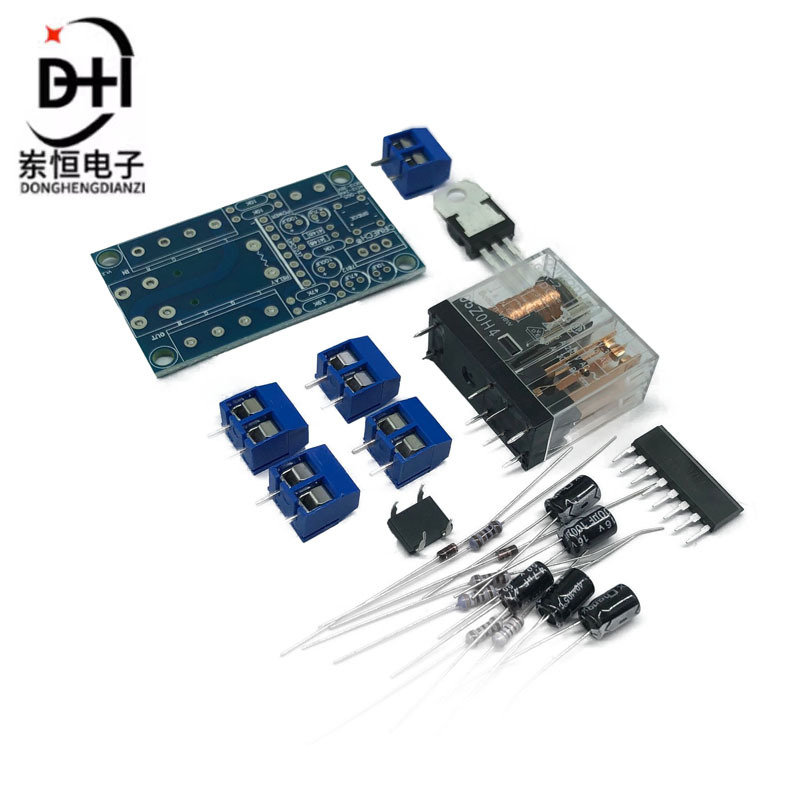

买前需知： 宝贝有套件散件和成品可供选择,可作为音响爱好者DIY或技校师生做电子实训用途。套件制作需要基本焊接测试功底,请考虑好购买,无把握者请购买成品板,套件采用FR-4喷锡优质A级PCB,方便焊接,无需调试,只要焊接无误基本一次成功电适用于0CL或者0TL输出的功放电路,BTL只适合于双电源BTL架构,单电源BTL用不了,请留意请采用独立绕组给保护电路供电,这样可以闭环电源环路,否则喇叭地信号地混在一起,容易产生千扰和交流声,一些朋友为了方便把前级电源和保护电路公用就容易产生交流声,请亲们不要随意质疑或者胡乱评价误导其他同学,并且这样做的好处还在于可以提高保护功能的可靠性 功能: 1.开机延时直流保护,断电防冲击; 2.全密封纯银触点日本欧姆龙继电器,长寿可靠; 3. 7812作稳压,交直流自动识别供电范国允许12-24V,电流约60mA; 4.吸合时间约3秒; 5.使用功率高达200瓦,作单声道并联可以提高到400瓦 6.线路简单可靠.制作非常容易,免调试; 7.整板面积25*5*3.1厘米。 装配提示： 1本装配提示适合于新手焊接指导,请严格按照装配提示,以提高成功率,盲目焊接可能会带来器件或其他损伤,请留意 2主芯片,桥堆,7812稳压管,电解电容,二极管需要注意极性,焊接完成后请仔细检査确保无误,芯片方向注意斜边靠近继电器为正确, 3.接入交直流12-24V电源,(先不用接功放和喇叭,电源输入不用区分正负), 仔细听继电器应该在3秒左右啪嗒一声吸合,使用7812芯片的12V输出引到保护板 正端输入,继电器应该能迅速跳开,则表示延时和保护功能均正常工作,然后接入功放和喇叭即可
