Набор 3D8 Light Cube DIY 8*8*8 для отправки данных

Описание

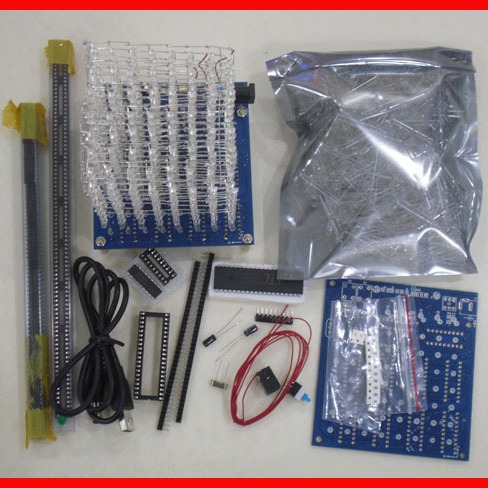

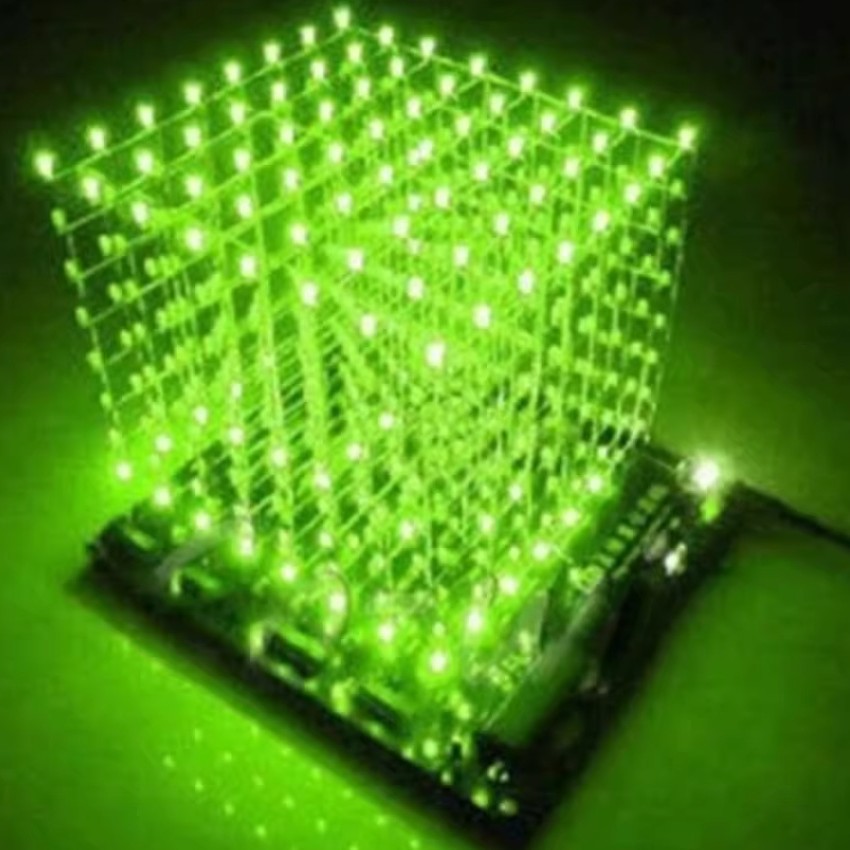

提供的资料包含程序、电路图、取摸软件、焊接方法说明。 备注程序方面本人不作指导，敬请谅解！硬件方面如果有问题，会尽量为亲们解答。 资料下载地址( 请复制到IE栏打开，请亲们自行下载 )： http://pan.baidu.com/s/1c0GJ4qc 优酷视频地址， 请复制到IE栏打开 (因相机内存��较小，所以分2段录制)： http://v.youku.com/v_show/id_XNjc0OTAwMDE2.html http://v.youku.com/v_show/id_XNjc0ODkwMzU2.html 第一次焊接光立方，焊接的不是很整齐 视频效果截图1： 动态3D效果： 金字塔和倒金字塔 下雨画图形效果。 跳跃的图形效果 旋转的多图形效果 方块上下左右 对角多方位 移动 方块灯面跑动效果 灯柱 翻转效果 正方体放大 缩小效果 左右纽转的灯带效果。 三角形立体图形 转动效果 灯条跑动效果 前后拉屏显示图形效果 快速 慢速显示。 UBE8光立方套件出售，此为全套散件，需要爱好者按教程自己组装焊接,如需要成品需要提前预订，因制作比较耗时！ 本LED CUBE8光立方共有8层，一层有8*8＝64个LED组成，也就是512个LED，这512个LED需要自己搭建. 还在用万用板搭光立方控制板吗？ 那就OUT了 ！ 我们的控制板采用的是工业板PCB，非万用板手工布线，那些多线布起来不是累死人 ， 少焊接或者错焊接一条线检查起来很不容易，一不小心没有检查出来就焊接失败了，成功率也低 。 上传我们的布线图给大家看看就知道了！ PCB布线正面图: 有没有看到，这么多线，如果要一条条焊接过去，应该会累得不轻。 参数： 供电电压： 4.5-5.5V PCB板尺寸： 11.1CM*12.7CM 套件重量约： 240克 3D8光立方套件发货清单： (部分电子元件多配1至2个） 元件名称 数量 PCB板 1 3MM 白发蓝超高亮LED 约550个（实际需要512个） 40P 圆排母 2 20P IC座 9 74HC573芯片直插 9 USB转DC005线 1 DC005座 1 18P IC座 1 ULN2803芯片 1 40P IC 座 1 STC12C5A60S2（焼写好程序） 1 A09-103排阻 1 8*8自锁开关 1 10UF/25V电解电容 2 12M晶振 1 22P瓷片电容 2 470欧电阻 直插 8 4.7K电阻 直插 2 LED 3MM 1 0.8单芯导线 1 温馨提示：本光立方套件为DIY，制作需要一定的电子基础和焊接能力。 （ 关于最基本的电子常识 烦请朋友们最好自己查阅相关资料了解。这也是学习的一个过程） 注意事项： 1.散件的元件种类比较多，配货比较麻烦，人非圣贤，我们不能保证每包都不少元件，如果有个别少的，不补发，只��差价，同时我们也会尽量不少元件，希望亲们谅解。 2.个别元件如电阻电容等暂时缺货，卖家会发其符号电路原理的他附近值的元件代替。 3.焊接好后，请自助调试，焊接没出错的话一般都可以成功，如果焊接失败，本店不负责，我们不能保证您一焊接就100%成功，这个也是为什么工厂生产线上需要维修工的原因，发的元件都是全新的，但是我们不能保证全新的元件是全部好的，也没办法做到各个元件进行测试再发货，如果是这样，那散件就比成品贵了，所以如果有落发的元件我们按店里的零售价格退差价，如果是元件有坏的，需要买家自己负责。但是我们承诺做到百分百的售后服务，尽最大努力协助各位朋友完成制作。因此，当遇到制作出来的成品没有达到我们所描述的效果时，请先不要急于给我们评价，记得联系我们的售后服务。谢谢合作
