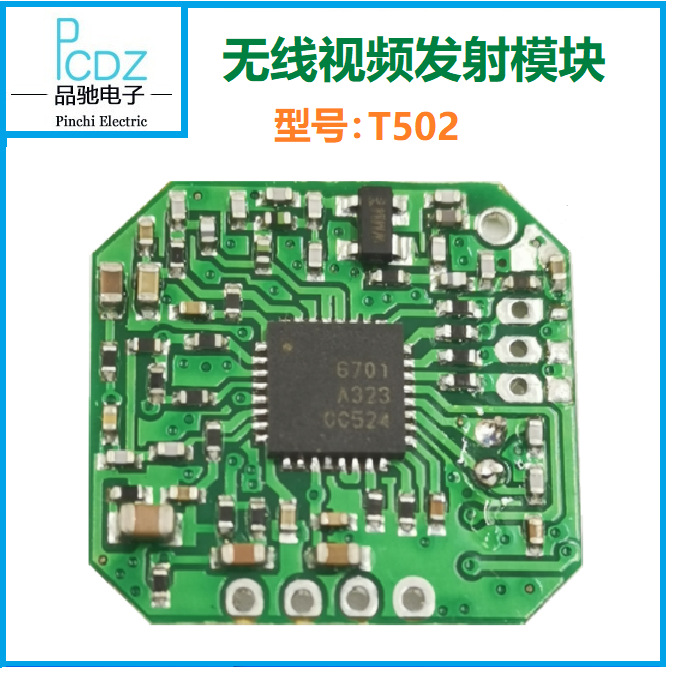

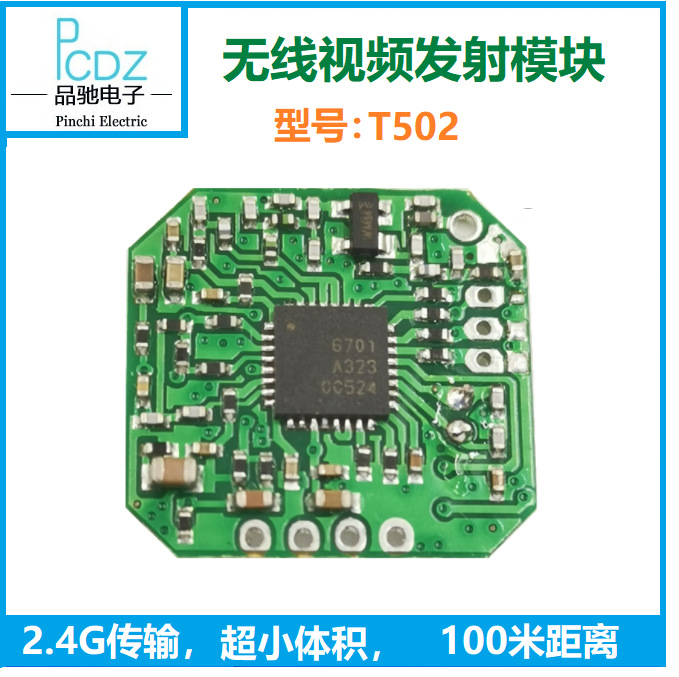

2.4G аналоговый беспроводной аудио и видео передатчик, модуль беспроводной передачи изображения, малый объем, модель: T502

Описание

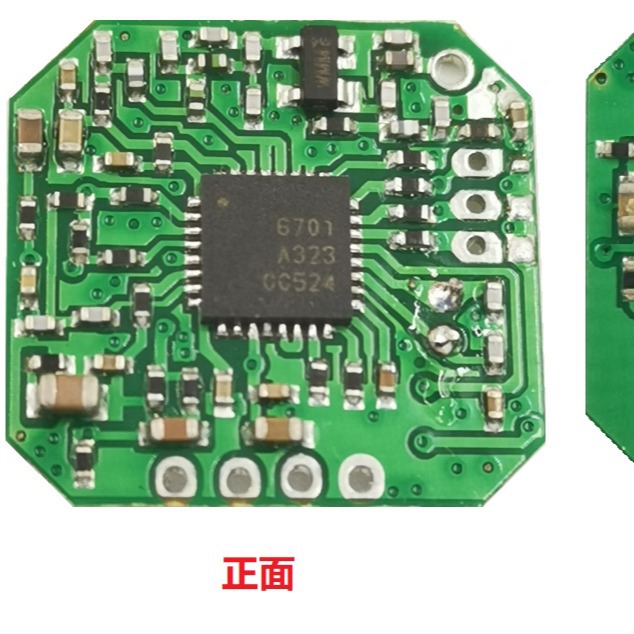

一、概述 1 、本模块属于短距离微功率无线电通信设备，可在有限范围内传输视频信号。采取单芯片设计，单片集成了 VCO 、 PLL 、宽带 FM 视频调制。 2 、微小体积，功耗更低； 二、特征 1 、 2.4G 宽带 FM 无线传输技术 。 2、 微小体积： 15 .6 （ L ） X 15 (W) 3. 发射频率： 2.37 -2.51 GHz 4 、宽范围使用电压： 3. 6 -5V 直流 5. 功耗低： 100 mA 。 6 、高功率发射： 1 7 dBm 。 7 、传输距离远： 100 米（开阔直线无障碍距离） 。 三、产品展示图 三、产品接口描述： 脚位 脚名 说明 1 音频输入 2 视频输入 3 电源正极 3.5-5V 4 电源负极 电源接地 8 频道选择1 编号8号的位置电阻拆掉发射模块为8个频道，接上为4个频道 5 频道选择2 编号8号的位置电阻接上为4个频道： 第1频道:频率2414MHz, 5和6空着不接,7接地 第2频道:频率2432MHz, 5和7空着不接,6接地 第3频道:频率2450MHz, 6和7空着不接,5接地 ��4频道:频率2468MHz, 5、6、7空着不接。 编号8号的位置电阻拆掉为8个频道： 第5频道:频率2490MHz, 5、6空着不接,7接地。 第6频道:频率2510MHz 5、7空着不接,6接地。 第7频道:频率2390MHz 6、7空着不接,5接地。 第8频道:频率2370MHz, 5、6、7空着不接。 四. 尺寸：
