Grade B black imported PBT reinforced 30 high-temperature resistant non-flame-retardant high impact in-stock preferential supply

Description

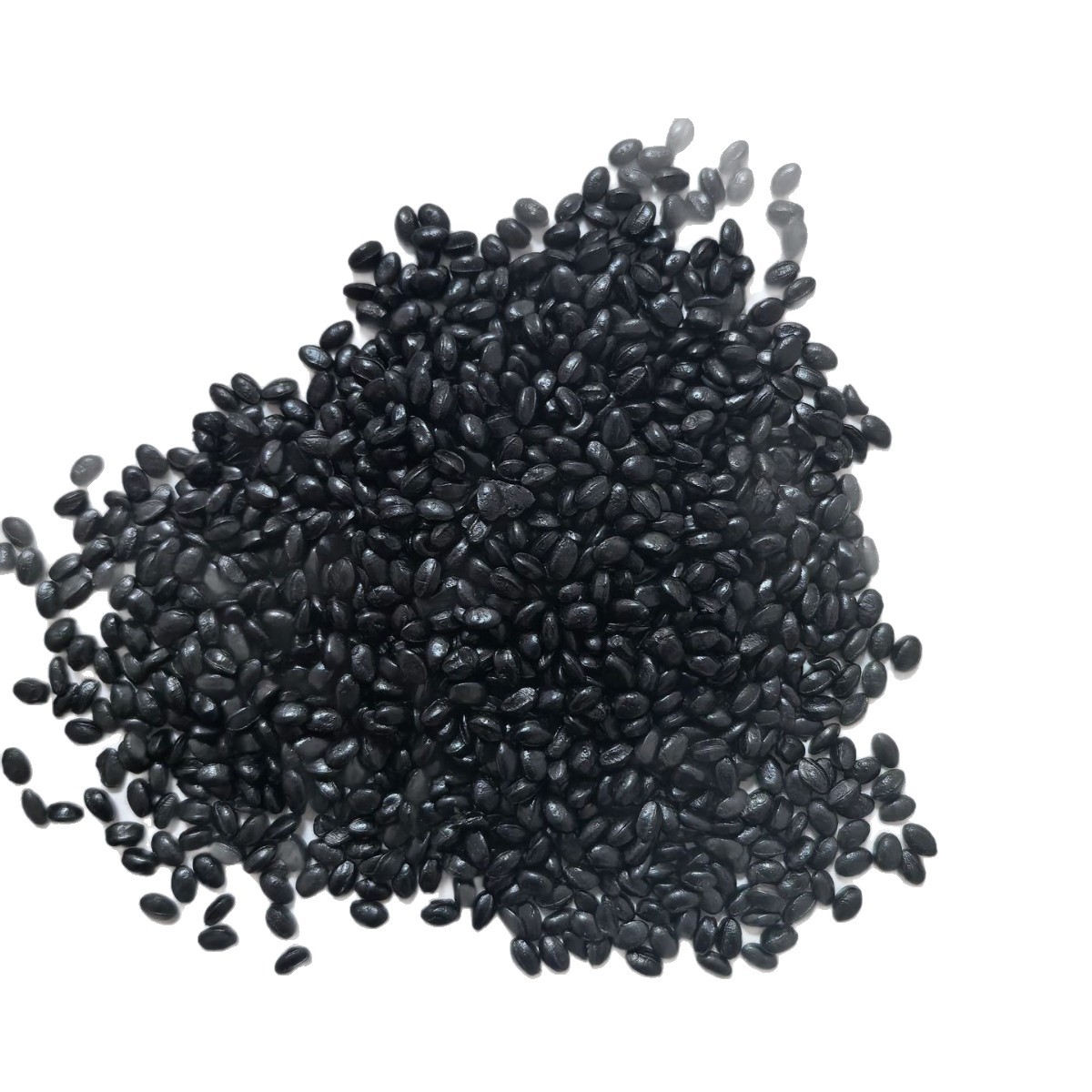

货号8079： 黑色增强30% PBT再生料的性能、加工温度、模具收缩率及应用领域介绍： 力学性能 拉伸强度： 约125~170 MPa（玻纤增强显著提升强度） 弯曲模量： 约8,400~10,000 MPa，刚性优异 冲击强度： 约8.5 kJ/m²（缺口冲击），韧性较好 热变形温度： 1.8 MPa负荷下约205℃，耐热性良好 阻燃性：通常可达UL 94 V-0级（需添加阻燃剂） 耐化学性： 耐油、稀酸、稀碱及大多数溶剂，但遇水易分解（高温高湿需谨慎）。 电性能： 绝缘性优良，体积电阻率约1.0×10¹⁵ Ω·cm，适合电子部件。 结晶速度快，流动性好，成型周期短。 加工温度 干燥条件： 注塑前需干燥，温度120~140℃，时间4小时，确保水分＜0.02%。 熔体温度： 再生料： 建议略高于新料（如250~270℃），以补偿降解可能导致的流动性下降。 模具温度：60~100℃，较高温度可减少收缩，但需避免翘曲。 模具收缩率 流动方向：0.3%~0.5%（玻纤定向排列导致收缩较小）。 垂直流动方向：0.8%~1.2%（收缩较大，需注意模具设计）。 应用领域 电子电器： 连接器、开关面板、散热风扇、线圈骨架、变压器部件等（需阻燃、绝缘性）。 汽车工业： 车灯组件、齿轮盒、电机外壳、保险杠（与PC合金）、新能源充电枪外壳等。 家电及工具： 电吹风部件、电动工具外壳、高温部件（如电熨斗罩）。 精密机械： 齿轮、凸轮、轴承等（需高强度、耐磨损）。 注意事项 再生料使用： 再生料可能因降解导致力学性能略降，建议与新料混合使用（如≤20%回料），并严格干燥。 模具设计： 需设置排气系统，避免困气；浇口设计需避免玻纤取向不均导致翘曲。 环保性： 部分阻燃剂含卤素（如锑系），需符合RoHS等环保要求。

Specifications
