Yunfan rfwx hinge-type iron chip conveyor maintenance installation (bulk discount)

Description

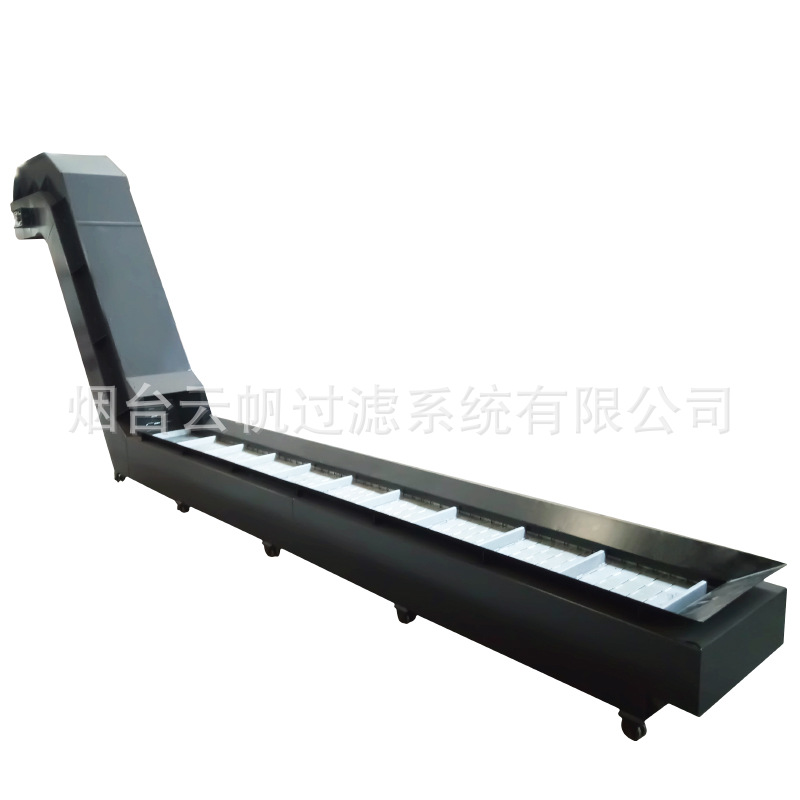

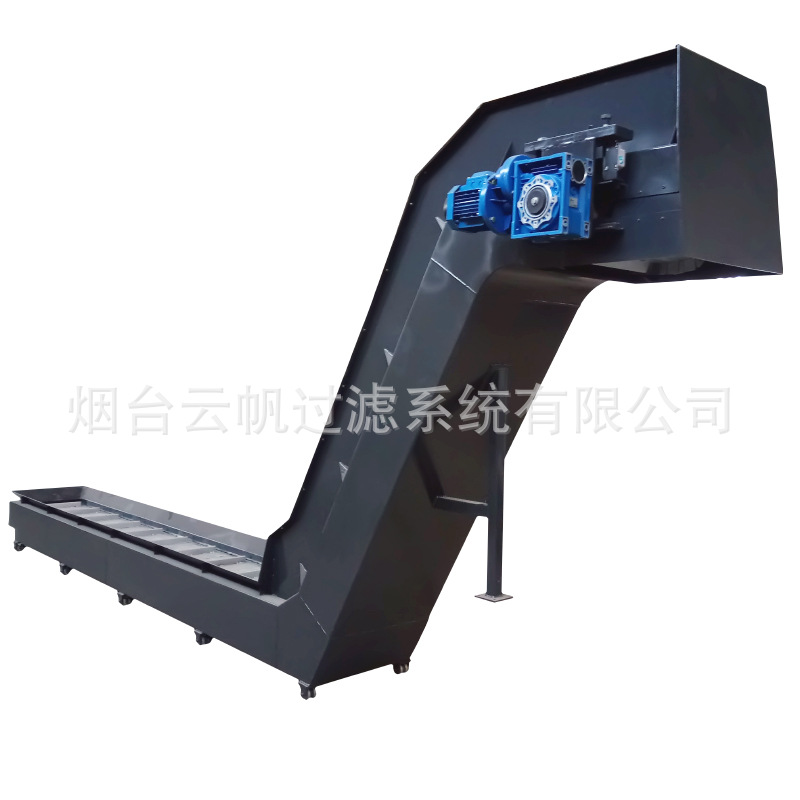

铰链式铁屑输送机维修安装说明： 钢管厂铁屑输送机（输送链）配套在接箍线、管体套丝机及管坯锯、管排锯等场合，使用环境不同，所配套的铁屑输送链也有区别。比如套丝机下来的切屑一般为大团卷屑，且含有液体，输送机水平长度不长。管坯锯下来的切屑为碎状屑，不含液体，输送机较长，有时需要数台输送机交错搭接使用。比较而言 , 配套套丝机的输送机比配套管坯锯的锯屑链使用环境更恶劣，使用要求更高，也更易损坏。 以下为配套车丝机的铁屑输送机技术改进要求： 挡屑板适当加高加厚，厚度不低于5毫米，结构采用山形，防止挡屑板倒伏。链板侧板换用不锈钢材料。 落屑口处适当加长，以便使大团卷屑流畅落屑，尺寸按照国外标准。 排屑斜坡机头位置支撑支架需加铁轮，以方便移动维修。 后端后轴处，应设计为活口方便打开，以方便移动维修，前段也可拆卸。 壳体及底板要适当加厚，加铺一层不锈钢板，以提高抗磨损强度，厚度大于2毫米 落屑口处挡屑叉子要加厚变短，以提高强度。起到防止团屑卷回铁屑输送机机腹的作用 须严格保证铁屑输送机与机床配合尺寸，注意机床导屑板与铁屑输送机的无缝对接，防止漏液及漏屑 提高铁屑输送机链板移动速度，保证运行速度不低于2米每分钟 链板小轴与传动链条改用销子连接固定，方便拆卸维修。小轴可抽出，结构与国外相同。 链条侧防护板需耐磨，不易变形，链板与侧板连接要牢固。 过载保护用机械式。 烟台云帆过滤系统有限公司提供上述铁屑输送链的整体更换，维修保养升级服务。 铁屑输送机案例： 产品说明: 大口径直缝埋弧焊管生产线专用辅助设备-铣边铁屑输送装置-铁屑输送机 铁屑输送机采用链板式排屑机结构，节距为101.6mm,排屑机壳体采用δ=5mm优质冷轧A3板制作，链板为不锈钢材质，链板厚度δ=3－4mm，挡屑板δ=5mm，导轨加厚，采用δ=6不锈钢。底板使用不锈钢板加厚。为方便拆修，小轴与链板采用钢销联结.同时链板排屑机后端设计为可拆式，方便维修保养。运屑量不低于150公斤/分 减速电机选德国sew斜齿轮卧式齿轮减速电机，功率2KW.烟台云帆过滤系统公司提供的排屑机配备机械式扭力限定装置和接近开关式电器过载报警 链板排屑机水平长8150 mm，总高5.637 mm，总宽613 mm，总厚度530 mm 排屑出口处带电机驱动旋转料斗，链板排屑机共分2段，现场安装
