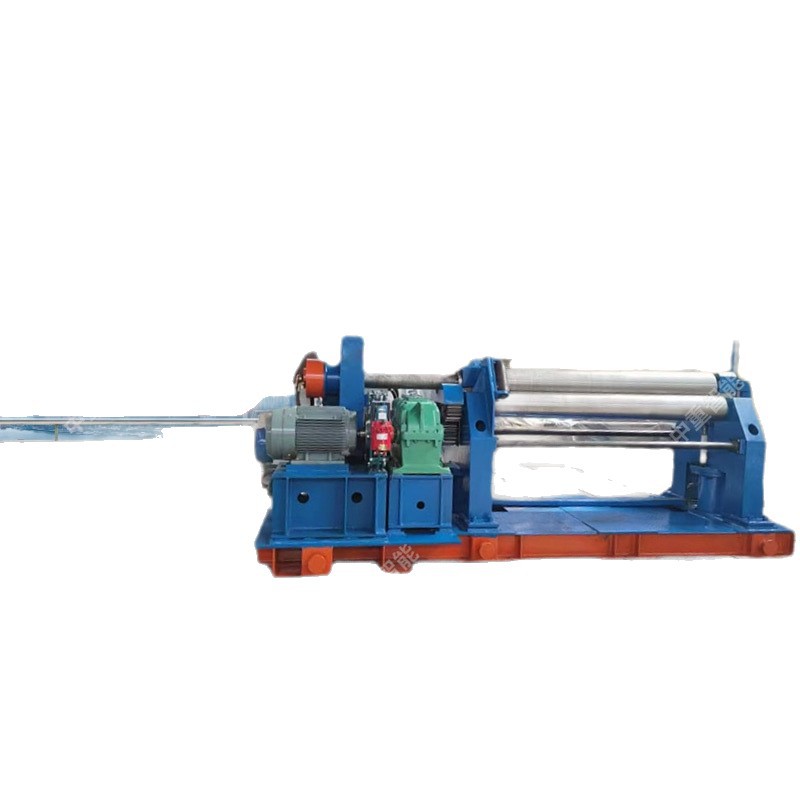

厂家供应卷板机 平稳无级调速卷板机现货速发 多程序存储卷板机

描述

卷板机是一种结合液压传动技术和数控系统的先进板材成型设备，主要用于将金属板材（如钢板、不锈钢板、铝板等）卷制成圆形、弧形或锥形工件。 一、核心组成 液压系统 动力单元：高压液压泵提供动力，驱动油缸动作。 执行机构：液压油缸控制上辊的下压或侧辊的位移，实现板材的弯曲。 控制阀组：调节液压流量和压力，确保动作平稳、精度高。 数控系统 PLC/CNC控制器：预设卷板参数（如半径、进给速度、弯曲角度），自动化控制加工过程。 人机界面（HMI）：触摸屏操作，可输入参数、实时监控设备状态。 传感器反馈：位移传感器、压力传感器等实时反馈数据，闭环控制提高精度。 机械结构 上辊（主辊）：液压驱动，施加垂直压力使板材弯曲。 下辊（支撑辊）：通常为固定或可调式，与上辊配合完成卷制。 侧辊（可选）：用于预弯板材边缘或辅助成型。 机架与底座：高强度钢结构，确保设备稳定性。 二、工作流程 上料：板材置于上下辊之间，通过对中装置定位。 预弯：侧辊或上辊压紧板材两端，消除直边缺陷。 卷圆：上辊下压，板材随辊轴旋转逐步弯曲成所需弧度。 校圆：多次滚压修正，确保圆度精度。 卸料：成型后设备复位，取出工件。 三、技术特点 高精度：数控系统控制弯曲角度和半径，误差可控制在±0.1mm以内。 高效率：自动化操作比传统机械卷板机快30%-50%。 多功能：可加工不同厚度（通常2-200mm）、材质的板材，支持多种弧型。 节能环保：液压系统采用变量泵，按需供能，减少能耗。 四、应用领域 能源行业：风电塔筒、锅炉筒体。 化工设备：储罐、压力容器。 船舶制造：船体钢板卷圆。 建筑钢结构：桥梁、大型管道。

规格
